O que é Overclock
O Overclock é uma técnica que permite aumentar a freqüência do processador fazendo com que ele funcione mais rapidamente. Através dele, podemos fazer com que um Celeron A de 300 mhz trabalhe a 450 mhz, ou que um Pentium MMX de 200 mhz trabalhe a 249 mhz por exemplo. Esta "mágica" é possível aos processadores"desconhecerem’ sua própria velocidade de operação, acatando as informações fornecidas pela placa mãe.
A freqüência de operação dos processadores domésticos é determinada por dois fatores:
1- A velocidade de operação da placa mãe também conhecida como =velocidade do barramento, que no Pentium no MMX, no K6, no Cyrix 6x86, no Celeron e nas primeiras versões do Pentium II pode ser 50 Mhz,60 Mhz ou 66 Mhz sendo que geralmente as placas mães permitem também 75 e 83 mhz. No caso das versões do Pentium II apartir de 350 mhz, do K6-2 e dos Cyrix MII, é utilizada velocidade de barramento de 100 mhz, sendo que muitas placas mãe permitem tbm 103 e 112 mhz.
2- O multiplicador de clock: A partir dos micros 486, foi criada um conceito chamado multiplicador de clock, que é uma tecnologia pela qual a placa mãe e os dispositivos ligados à ela trabalham à uma velocidade menor do que a velocidade do processador internamente. Dessa forma, só o processador vai trabalhar à sua freqüência nominal (100Mhz, 133Mhz, 166Mhz, 200Mhz, 450 mhz, etc.). Os demais periféricos como memória Ram, placa de vídeo, HD, cache L2 etc. continuarão trabalhando na velocidade do barramento (ou "bus"), que será sempre menor do que a do processador, proporcionalmente ao multiplicador.
Um Pentium 200 por exemplo, trabalha com velocidade de barramento de 66 Mhz, e multiplicador de 3x, (66 x 3 = 200) Isso significa que o processador trabalha à 200 Mhz e se comunica com os demais componentes do micro à 66 Mhz. Um Pentium-233 vai trabalhar a 3,5 x 66Mhz, um Pentium-166 a 2,5 x 66Mhz, etc. Porém, os chips "desconhecem" a sua própria freqüência de operação, de modo que trabalham na freqüência dada pela placa mãe, é isso que possibilita o Overclock, se você tiver um processador Pentium 166 por exemplo (2,5 x 66Mhz), pode fazer ele trabalhar à 200 Mhz simplesmente aumentando o multiplicador de clock de 2,5x pra 3x. Caso a sua placa mãe permita, você poderá usar um barramento maior do que 66 Mhz: 75 ou ate mesmo 83 Mhz, neste caso o nosso Pentium 166 mesmo mantendo-se o multiplicador em 2,5x, poderia trabalhar à 187 Mhz (2,5 x 75Mhz) ou à 208 Mhz (2,5 x 83Mhz) caso você seja um sádico e queira ver o seu pobre processador trabalhar em regime escravo, pode ao mesmo tempo aumentar a velocidade do barramento e o multiplicador, chegando em algo como: 225 Mhz ( 3 x 75Mhz) ou incríveis 249 Mhz (3 x 83 Mhz). Porém pra isso você provavelmente vai precisar colocar o computador em uma câmara frigorifica como vou explicar mais pra frente.
:. Fazendo Overclock
As freqüências do barramento e o multiplicador podem ser alteradas simplesmente mudando alguns jumpers da sua placa mãe. A posição desses jumpers difere de acordo com o modelo e a marca da sua placa, por isso para se fazer overclock é indispensável ter à mão o manual da sua placa. No meu caso por exemplo, tenho uma VX-Pro que permite velocidade de barramento de 50 Mhz, 55 Mhz, 60 Mhz, 66 Mhz e 75 Mhz, que são alteradas mudando-se a posição dos jumpers JP3A, JP3B e JP3C. O manual me da o esquema dos jumpers para cada velocidade pretendida. Ele também aceita multiplicadores de 1,5x, 2x, 2,5x e 3x para os processadores Intel, 2x para os Cyrix e 1,5x, 2,5x e 3x para os AMD, todos configuráveis através do jumper JP5.
:. Problemas gerados pelo Overclock
Quando você faz Overclock, obriga o processador a trabalhar a uma velocidade maior do que ele foi projetado, o único efeito colateral disso é um maior aquecimento do processador. Você pode minimizar isso trocando o seu cooler por um de melhor qualidade, passando pasta térmica entre o cooler e o dissipador, ou mesmo melhorando a ventilação dentro do gabinete. NÃO EXISTE A POSSIBILIDADE DO SEU PROCESSADOR QUEIMAR DEVIDO AO OVERCLOCK, MESMO QUE ESTE SEJA MAL SUCEDIDO. Os processadores Intel são testados em fabrica à uma velocidade maior do que a de venda, ou seja, para um processador ser aprovado como um Pentium 166, ele tem que funcionar em fábrica à 200 Mhz, somente funcionando sem problemas ele é aprovado como 166, caso contrario ele é vendido com um clock mais baixo, 133, 100, etc.. Ou seja: overclocando o 166 pra 200 você simplesmente está fazendo com que ele trabalhe na freqüência na qual ele foi testado em fabrica. Em processadores de outras marcas, a margem de garantia não é assim tão grande, principalmente nos K-6, isso dificulta o overclock, mas não o impossibilita completamente. Aumentando a velocidade do barramento, podem aparecer também outros problemas relacionados à memória RAM, ao cache L2, ou mesmo em outros componentes como a placa de vídeo, pois estes também serão obrigados à trabalhar mais rápido. Com barramento de 75 Mhz, você não devera ter maiores problemas, porem com 83 Mhz, provavelmente só com componentes de boa qualidade e memórias Sdram.
Uma ótima maneira de solucionar problemas com a memória Ram, é aumentando seus Wayt-States (tempos de espera entre um ciclo e outro), que podem ser configurados no Setup do micro (ver tutorial sobre Bios Setup)
Aumentando os Wait states, você vai permitir que ela trabalhe um pouco mais devagar, suportando assim velocidades mais altas de barramento. Aqui estou usando velocidade de barramento de 75 Mhz sem problemas, mesmo com os Wait states das minhas memórias EDO-60ns no mínimo.
:. Limitações
A grande maioria dos processadores Intel possuem uma trava que impede que trabalhem num multiplicador maior do que o original, este é o caso dos Pentium e MMX mais recentes, além é claro dos Pentium 2 e do Celeron, incluindo o Celeron A e o Xeon. Neste caso você não vai conseguir fazer Overclock aumentando o multiplicador, porém ainda vai restar aumentar a velocidade do barramento como expliquei anteriormente conseguindo o mesmo resultado. Por infelicidade, aqui eu tenho um Pentium, um Pentium 120 que possui trava, que overcloquei pra 150 aumentando o barramento pra 75 Mhz.
Muitas placas mãe, principalmente as mais novas são "jumperless" ou seja, todas as configurações, incluindo o bus clock e o multiplicador são feitas através do Setup, isso torna mais fácil ainda o overclock. O problema é que algumas placas "auto detectam" o processador impedindo-se que aumentemos a velocidade, caso tenha uma placa assim não existe o que fazer. Caso a sua placa mãe suporte bus de apenas 66 mhz e o seu processador seja "Castrado" ou seja, possua a trava que impede que se aumente o multiplicador, vê também não conseguirá fazer overclock, a não ser no caso de ter um processador que utiliza bus de 60 mhz, como o Pentium 60 e o 120, neste caso ainda pode-se conseguir um pequeno ganho de desempenho subindo o bus de 60 para 66 mhz.
:. Dicas
Mesmo que o seu processador não possua o multiplicador travado (o que é improvável) É sempre preferível fazer Overclock aumentando a velocidade do barramento a faze-lo aumentando o multiplicador, pois como eu disse anteriormente, aumentando a velocidade do barramento, não só o desempenho do processador, mas o de todos os componentes vai aumentar.
Você pode verificar se o seu processador está esquentando demais com um teste muito simples: Use o micro normalmente por uma ou duas horas, em seguida desligue o micro e rapidamente abra o gabinete, retire o cooler e coloque a mão em cima do processador, se conseguir manter a mão em cima dele por 10 segundos, sem queimar, então a temperatura está normal, caso contrario o seu processador esta esquentando demais, o que pode causar travamentos.
Caso haja excesso de aquecimento, considere a troca do cooler por um melhor e passe pasta térmica entre o cooler e o dissipador. Caso o seu processador seja in-a-box (aqueles que vem com um cooler grudado nele), não será necessário nada disso, pois este já é um excelente cooler, que dispensa pasta térmica inclusive.
:. O Overclock diminui a vida útil do meu processador?
Quando você faz Overclock sempre há um aumento da temperatura do processador, isso causa uma diminuição da vida útil do mesmo, dependendo de quanto a mais ele esta esquentando. Um processador costuma durar mais do que 20 anos, caso você faca o teste da mão e verifique que ele não está superaquecendo, o seu processador vai durar mais do que 8 anos. Mesmo que você pegue um Pentium 100 e overcloque ele pra 200 (tem gente que faz isso) e ele esquente tanto que viva travando, pelo menos uns 2 anos ele vai durar. Considerando o tempo que você ficou com o seu último micro, pode ser um ótimo negócio.
Pasta Termica
Caso encaixemos o cooler diretamente sobre o processador, inevitavelmente ficará uma camada de ar entre ambos, que dificultará a dissipação do calor. A fim de conseguir uma transmissão mais perfeita de calor, podemos usar entre o processador e o dissipador uma pequena quantidade de pasta térmica, que é uma pasta branca, com consistência de pomada, que pode ser encontrada sem grande dificuldade em casas de materiais elétricos ou eletrônicos, a preços módicos.
A pasta térmica deve ser aplicada em pequena quantidade sobre a área do processador que irá ficar em contato com o cooler.
O uso da pasta térmica realmente ajuda muito a dissipar o calor gerado pelo processador, e como não traz absolutamente nenhuma desvantagem, seu uso é bastante recomendável. A pasta térmica deve ser aplicada em pequena quantidade, apenas na área de contato entre o processador e o cooler. A pasta térmica é um bom condutor de calor, mas não tão bom quanto o metal em si; por isso, você deve usar pouca pasta, apenas o suficiente para formar uma superfície uniforme. Como o silicone não seca, nem endurece, não existe uma validade muito bem determinada para a pasta térmica, apesar de os fabricantes em geral fixarem uma validade de três anos. A pasta térmica não é tóxica, a menos que seja ingerida.
A pasta térmica branca, que é de longe a mais comum, é feita de uma mistura de óxido de zinco e silicone. Esta pasta não é condutora elétrica e é a pasta mais barata e de longe a mais usada. Além desta, existem também pastas térmicas metálicas, feitas com aço, cobre ou alumínio. Estas são bastante raras de se encontrar. A vantagem é que são condutoras de calor um pouco melhores que a pasta de óxido de zinco, mas em compensação trazem as desvantagens de serem condutoras elétricas e de serem mais caras. Ao contrário da pasta de zinco que é branca, as pastas de aço e alumínio tem um cinza metálico, as pastas de cobre tem a mesma cor do metal.
Uma opção à pasta térmica, são as fitas térmicas. Estas fitas são feitas de um material condutor de calor, com adesivo dos dois lados. Elas são muito práticas para prender coolers em chipsets de placas de video, pois apenas a fita é suficiente para manter o cooler preso. Porém, além de não servem tão boas condutores de calor quanto as pastas térmicas, estas fitas tem a desvantagem de serem caras.
Este tipo de fita não é adequado para processadores, pois sua baixa eficiência fará o processador aquecer muito mais do que o normal. Se por acaso você comprar um cooper com a fita, o melhor é removê-la e usar pasta térmica em seu lugar, o resultado será bem melhor.
Algumas pessoas utilizam grafite no lugar de pasta térmica. O grafite também é um bom condutor de calor, mas só faz um bom trabalho caso as duas partes sejam prensadas com uma certa pressão, o que não é o caso da instalação manual de um cooler sobre um processador. De qualquer maneira, já é melhor do que nada, mas sua eficiência não se compara com a da pasta térmica.
Overclock no Athlon e Duron soquete A
:. Barramento x Multiplicador
Todos os processadores Intel atuais tem seu multiplicador travado. A única forma de fazer overclock num Pentium III ou Celeron é aumentando a freqüência da placa mãe. No Celeron é mais fácil, pois até os 766 Mhz, todas as versões ainda usam barramento de 66. Muitos processadores, como por exemplo os de 566 MHz, atingem overclocks de 50%, usando bus de 100 MHz.
No caso dos Athlons e Durons soquete A também existe a possibilidade de fazer overclock aumentando a freqüência da placa mãe, aliás este ainda é o sistema mais usado, principalmente agora que estão disponíveis placas mãe para eles que utilizam barramento de 133 MHz.
Mas, no caso da dupla, existe a possibilidade de fazer overclock também alterando o multiplicador do processador, o que se revela menos problemático, já que a placa mãe pode continuar operando na freqüência default. O problema neste segundo caso é que para isso é necessário antes destravar o processador, que veremos como fazer mais adiante neste artigo.
Apesar da diferença ser pequena, fazer overclock aumentando o bus garante um desempenho melhor do que o overclock feito alterando o multiplicador. Lembre-se que ao acelerar a placa mãe, não apenas o processador, mas todos os demais componentes do PC também trabalharão mais rápido, com destaque para a memória RAM. Alterando o multiplicador ganha-se apenas com o desempenho do processador. Por outro lado, alterando apenas o multiplicador ganha-se em estabilidade, já que os demais componentes do micro continuarão operando em suas freqüências default.
Mas chega de teoria, vamos ver como fazer isso na prática:
:. Over via barramento
Existem duas famílias de placas para Athlon, as antigas, baseadas nos chipsets AMD-750 ou VIA KT133 ou mesmo no Via KM133, que usam barramento de 100 MHz e as placas atuais, baseadas nos chipsets AMD 760, AMD 761, ALi MAGiK 1 ou VIA KT133A, que podem trabalhar a 100 ou 133 MHz, além das freqüências alternativas permitidas pela placa mãe.
Se você não souber de cor o chipset da sua placa, pode descobrir facilmente consultando o manual.
Na foto abaixo, você pode ver, como exemplo, as placas da Asus baseadas em cada um deles:
Vale lembrar mais uma vez que o bus EV6 do Athlon realiza duas transferências por ciclo, por isso, "na prática" temos um desempenho equivalente a um bus de 200 ou 266 MHz, porém tecnicamente falando, as placas continuam operando a apenas 100 ou 133 MHz.
Voltando ao tema principal, caso você tenha uma placa mãe antiga, você não conseguirá ir muito longe com um overclock de barramento. As placas com o Via KA133 por exemplo, dificilmente mantém-se estáveis acima de 112 MHz, se você estiver com um Duron 600 por exemplo, não passaria dos 672 MHz. Neste caso, a única forma de conseguir um overclock mais agressivo seria destravar o processador e aumentar o multiplicador.
No caso das placas que suportam bus de 133 MHz a situação já é bem melhor, pois você poderá tranqüilamente usar o bus de 133 MHz, atingindo 800 Mhz com um Duron 600, ou 933 MHz com um Duron 700, sem precisar se preocupar com estabilidade da placa mãe ou dos demais componentes, que continuarão operando na freqüência correta. A única preocupação neste caso, seria usar um bom cooler e pasta térmica.
Com exceção das PC-Chips praticamente qualquer placa para Athlon atual permitirá várias freqüências de barramento, alem dos 100 e 133 MHz padrão, muitas permitem escolher a freqüência em incrementos de 1 MHz. Na foto abaixo temos o Setup de uma placa Asus A7M266, a freqüência do barramento é alterada na opção "System Frequency"

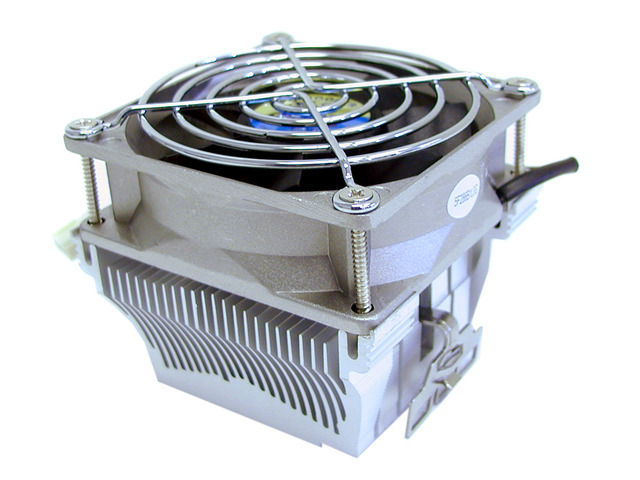

Sobre os coolers, esqueça os coolers de 10 reais made in China, eles servem bem para um Pentium 100, mas não para um processador moderno, ainda por cima em overclock. Os melhores coolers atualmente são os Alpha e Globalwin, que já podem ser encontrados com uma relativa facilidade no Brasil, os Golden Orb (da Thermaltake) também são bons, mas não espere encontrar nenhum destes coolers por menos de 30 dólares. Existem claro, vários modelos diferentes destas marcas, além de outras que você eventualmente poderá encontrar, mas seria impossível analisar cada um aqui.
Quanto à pasta térmica, dê preferência às pastas metálicas, que oferecem uma condutividade bastante superior à das pastas brancas, de óxido de zinco. Existem pastas metálicas prateadas, alaranjadas, etc. a tonalidade varia de acordo com o metal usado, mas a eficiência é parecida. As pastas metálicas ainda são raras por aqui, mas já é possível encontra-las em algumas lojas.
:. Destravando o multiplicador
Observando seu processador, você perceberá que ele possui 7 pequenos conjuntos de contatos, identificados por L1, L2, etc. Estes contatos determinam o multiplicador, freqüência de operação, voltagem, etc. do processador, dados que são lidos pela placa mãe. É por causa destes contatos que qualquer placa mãe soquete A irá reconhecer automaticamente o processador usado.
Para alterar o multiplicador, é preciso primeiro que a sua placa mãe permita alterar o multiplicador do processador, seja via Setup ou via jumpers. Procure por CPU Clock Multiplier.
Resolvido o problema da placa mãe, só falta destravar o processador. Para isto, vamos mexer nos contatos L1 do processador, que estão assinalados na foto:
Este conjunto é formado por 9 contatos:
Para destravar o multiplicador, basta juntar os últimos 8 contatos, como na ilustração a seguir:
A maneira correta
Para fechar os contatos, você pode utilizar uma lapiseira 0.5 comum, pois o grafite é um material condutor. Estes contatos funcionam como jumpers, tudo o que se precisa fazer é fechar os contatos entre cada par.
Você deve fechar contato apenas entre os pares de contatos, não simplesmente lambuzar tudo, caso você erre, use uma borracha e tente novamente. A vantagem de usar grafite é que não existe nenhum risco de causar danos, basta apagar e começar de novo.
:. Voltagem
Outro ponto importante é a voltagem, pois dificilmente você conseguira fazer um overclock mais agressivo usando a voltagem default do processador. Para atingir 1 GHz com um Duron por exemplo, você precisará aumentar a voltagem para 1.8 ou 1.85 V. Por isso, não deixe de investir numa placa mãe que também permita configurar a voltagem.
:. Conclusão
Foi-se o tempo em que os processadores AMD eram ruins de overclock. Muito pelo contrário, investindo em uma boa placa mãe, que tenha os recursos descritos acima, é possível conseguir overclocks fabulosos, principalmente com o Duron, que, independentemente da versão chega a 900 MHz com facilidade, chegando à espantosa marca de 1 GHz em alguns casos. Realmente, não está nada mal para um processador que chega a ser vendido por 80 dólares, preços do Brasil.
Mesmo considerando um gasto de 200 ou 220 dólares numa boa placa mãe, sairá muito mais barato que um Processador Intel de desempenho equivalente.
O Athlon é outro forte concorrente, a versão de 800 MHz por exemplo, a mais comum aqui no Brasil atualmente, pode chegar a 1.066 GHz com um bom cooler e 1.8V de voltagem.
As boas possibilidades de overclock tornam os processadores AMD uma alternativa ainda mais irresistível em termos de custo-benefício.
Programas para um OVer de qualidade
The Warrior
CPUFSB
Baixar: http://www.cpufsb.de
nTune
Baixar: http://download.nvidia.com/Windows/n...2.05.09.08.exe
Ajuda: http://www.nvidia.com/object/IO_18237.html (inglês)
Diego_Sk8
Everest Home Edition
Baixar: http://www.lavalys.com (Programa em Português)
cpuz
Baixar: http://www.cpuid.com
Memtest
Baixar http://www.memtest86.com/memt32.zip
Ajuda: http://www.memtest86.com/#download0
Super PI
Baixar: http://files1.extremeoverclocking.co...s/super_pi.zip
Ajuda: http://files.extremeoverclocking.com/file.php?f=36
Prime95
Baixar: http://files1.extremeoverclocking.co...es/p95v238.zip
Ajuda: http://files.extremeoverclocking.com/file.php?f=103
-Grinder-
Clockgen (nForce2)
Baixar: http://www.cpuid.org/cg.php?cgid=NVNF2
Clockgen (nForce3 150/250)
Baixar: http://www.cpuid.org/cg.php?cgid=NVNF3
Clockgen (nForce4)
Baixar: http://www.cpuid.org/cg.php?cgid=NVNF4
MemFreq 1.1
Baixar: http://lep-oc.com.br/downloads/programas/a64%20memory%20divider%20helper.zip
Athlon 64 Tweaker
Baixar: http://lep-oc.com.br/downloads/programas/A64Tweaker.050.zip
Coolbits
Baixar: http://downloads.guru3d.com/download.php?det=815
MrDuckGod
Rivaturner
Baixar: http://downloads.guru3d.com/download.php?det=163
Ajuda: http://www.guru3d.com/index.php?page=rivatuner&menu=8 (inglês)
