devrenin tüm osyaları:
http://profahmet.googlecode.com/files/su_seviye_kontrol.zip

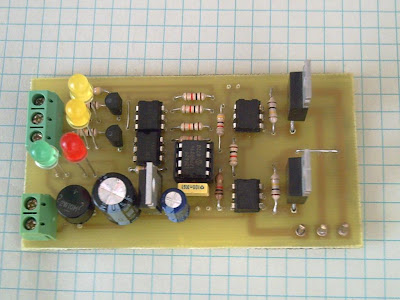

Bu devre su depolarının yada kuyuların su seviye kontrolünü yapmaktadır.

Su seviyesini ölçmek için depo içinde üç tane seviye probu kullanılmaktadır. Bunlar plastik kılıflı iletken çubuklardır. A probu suyun en üst seviyesini belirler. B probu suyun en düşük olacağı seviyeyi belirler C probu ise deponun en altta ki ya da depo metal ise dış şasesine bağlanacak probtur. Görevi, suyun içine bir miktar elektrik akımı vermesidir. bu akım sayesinde dier problara bağlı transistörleri tetikler. bu transistörlere bağlı optokuplörler PIC pinlerine lojik komut gönderir.

Optokuplörlerin (4N25) kullanılma amacı depoda ki su içinde herhangi bir nedenle yüksek voltajlı bir elektrik kaçağı olduğunda PIC’in bozulmasını önlemektir.

Devreyi ilk çalıştırdığınızda PIC, A ve B problarını sırası ile kontrol eder ve bunlardan biri boş durumdaysa hemen depo doldurma motorunu çalıştırır. PIC’in GP3 pinine bağlı anahtar su pompa motorunu kontrol eder. Depo dolma sırasında pompa motoru çalışmaz. su seviyesi A probuna ulaştığında doldurma motoru durur ve artık bu andan itibaren pompa moturunu GP3 e bağlı anahtar ile kullanabilirsiniz. su pompalama sırasında suyun seviyesi B probunun altına inerse pompa motoru durur ve depo doldurma motoru çalışmaya başlar taki A probuna olaşana kadar.

Eğer su dolma işlemi gerşekleşmesse yani depo doldurma motoru ilk çalıştığında su seviyesi 1 Dakika içinde B probuna ulaşmassa su doldurma motoru otomatik olarak durur ve HATA ledi yanmaya başlar. bu andan itibaren su seviyesi B ye ulaşmadan pompa ve doldurma motorları çalışmaz. devreyi resetlemek için ON-OFF anahtarıda kullanılabilinir.

Ayrıca devredeki motorların herhangi birisini isteğe göre kaldırabilirsiniz. Örneğin devreyi kuyuda kullanacaksanız buraya su doldurma işlemi olmadığı için sadece pompa motorunu bağlayabilirsiniz. bu şekilde kuyudaki su seviyesi B nin altına indiğinda pompa motoru durur ve su seviyesi tekrar A ya çıkana kadar çalışmaz. su bittiğinde ve tekrar dolduğunda pompa motoru açık olsa bile tekrar çalışmaz. motorun, anahtar ile kapatılıp yeniden açılması gerekir.

A’ ve B’ ledleri A ve B problarının durumunu gösterir.

PIC yazılımı proton basic ile hazırlanmıştır. ayrıca isteğe göre yazılımın PBP versiyonu ve PIC12F629, PIC12F675 versiyonlarıda bulunmaktadır.

Kaynak dosyaları içinde baskı devreleri ve proteus 7.5 sp3 simülasyonlarıda mevcuttur. Eğer sizin kullandığınız proteus versiyonun buna uymuyorsa klasör içindeki “isis section” ve “ARES region” dosyalarını import edip farklı kaydediniz.

DEVRE DENENMİŞTİR.

PIC16F84 PWM MOTOR POWER CONTROL




indir:
http://profahmet.googlecode.com/files/pwm%20motor%20ve%20g%C3%BC%C3%A7.zip

PIC 4mhz lik kristal bağlanırsa 100hz lik PWM çıkışı üretiyor ve darbe genişliği 10 ayrı kademede ayarlanıyor bu değerler asm yazılımından değişebilir. devre sadece motor değil tüm güç kontrol uygulamalarında kullanılabilinir, frenkans 50 hz ayarlanırsa inverterlerde sürülebilinir. devrede iki adet buton var bunlar güç kademesini arttırıp azaltmaya yarıyor. kullanılan kademe displeyden görünür, reset butonuylada sıfırlanır. PWM frenkansı PIC in osilatör frenkansına göre değiştirebilinir örneğin, kristali 4mhz kullanırsanız 100hz çıkar, 8mhz kullanırsanız 200hz çıkar, 2mhz kullanılırsa 50hz çıkar.
display pin bağlantısı üst taraftan a,b,c,d,e,f,g sırasıyla gidiyor.

video:http://www.youtube.com/watch?v=77n3nlwTtCQ
